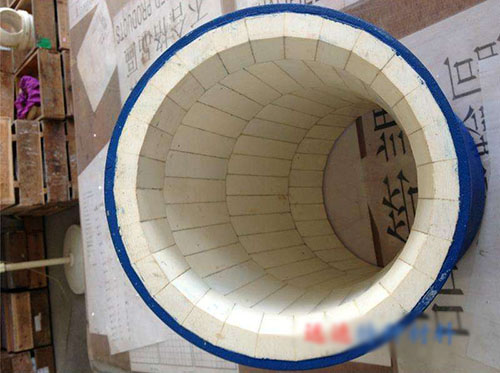

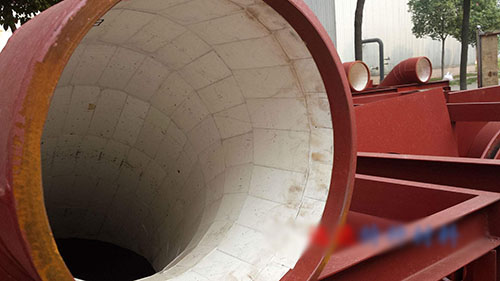

耐磨陶瓷膠的介紹「耐磨陶瓷彎頭貼片工藝粘接劑」
耐磨陶瓷膠是指專門用來把耐磨陶瓷片或襯板粘貼到設備基材表面對設備基材進行耐磨防護的一種高性能膠粘劑，具有無毒、低氣味、優良 的耐熱沖擊、較高的粘接強度、高促變強度和優良的電氣絕緣性能。
產品性質
A劑：
主要成分：環氧樹脂
外觀 ：白色膏狀體
比重（25℃）：1.3~1.5
粘度（mpa.s,25℃）：31000~51000
閃點（℃）：>93
B劑：
主要成分：合成氨類
外觀：琥珀色~米色
比重：1.2~1.4
粘度（mpa.s,25℃）：20000~40000
閃點（℃）：>93
混合后產品
外觀:淺琥珀色~淺米色
混合比率：
重量比：100:46
體積比：2：1
典型固化性能（25℃）
適用時間：30分鐘
初固時間：180~240分鐘
完全固化時間：7天
固話后曲型性能：25℃
本品不宜用于純氧或富氧的系統中，同時也不宜推薦將本品作為氯氣或 其他強氧化材料中。
使用說明
表面處理：將待粘表面打磨除銹；若有油污，應用99%丙酮清洗：若粘接表面為非金屬，應將表面打磨、粗化。此步驟是為了粘接牢固。
配膠：將膠水攪拌均勻，按A:B=4:1（重量比）混合、調勻，涂于待粘接物體表面，在耐磨陶瓷的粘接面也涂上膠水，按要求粘接并用橡膠錘敲擊，使之粘接牢固，室溫下硬化2h。
固化：室溫固化8h后，可用橡膠錘輕敲檢查，以聲音判斷是否有缺膠現象，若出現缺膠現象，應將耐磨陶瓷起出，局部重新粘接。
使用方法
表面處理：打磨或噴砂清除被粘物表面的灰塵、油污及銹跡，在用清洗劑清洗。
配膠：按A：B(質量比)=1：1將兩種組分混合均勻。
施膠：將調好的膠均勻涂敷于待粘物表面。
固化：常溫24h完全固化或常溫2h后加熱到80℃保溫4h完全固化。
注意事項
1. 在雨季或施工現場適度較大時，若粘接表面為金屬材質，應在打磨后立即涂膠，以防金屬生銹。
2. 粘接膠應按A:B=1:1（重量比）準確配比，建議安排專人配制膠水，以避免因配比膠水不準確而帶來的施工質量問題。
3. 粘接膠配置好之后，會30分鐘固化，應在15分鐘內使用完畢，隨用隨配置。
4. 當施工現場溫度低于10℃時，膠的粘接強度會發生改變，特別是溫度低于0℃時，膠會凍住，看上去已經固化，實則無粘接強度，用戶在使用中會出現掉片現象。所以在低溫條件下，應采用加熱固化（碘鎢燈加熱），將待粘接表面加熱到約30℃（不可超過50℃），涂膠粘接，一直加熱直到固化。
解決膠粘耐磨陶瓷片易脫落的難題

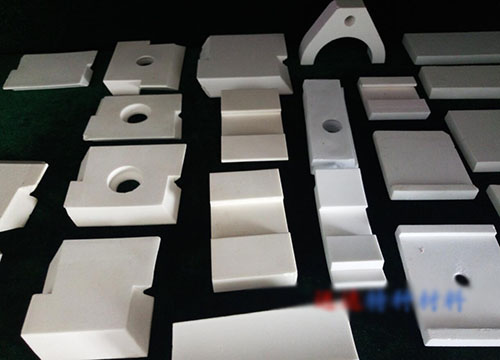

在電廠、水泥廠等企業，陶瓷貼片管道的用處大，它的耐磨性是大家公認的,但在某些部位，由于介質流速高，沖擊力強、溫度度高等原因，有時會引起耐磨陶瓷片的脫落，這種脫落看似問題不大，其實里面隱藏著很多不可靠的因素，為企業生產埋下了弊端。如何解決這個問題呢？針對陶瓷貼片管道陶瓷片脫落問題，人們設計生產了新型焊接式防脫陶瓷片，瓷片本身每一面都成施壓與被壓狀態相互套接，除用無機膠粘帖外，瓷片中心還有一個錐形孔，用螺栓穿過瓷片與鋼體焊成一體，形成雙重加固，保證瓷片不脫落。
陶瓷貼片管道陶瓷片脫落現象在電廠、水泥廠等企業常有發生，（建湖縣遠達特種材料有限公司）經過以上改造后高溫脫落的現象被徹底的解決了。
